凝泵泵軸空鼓修復項目——軸類修復
發(fā)布時間：2022-04-02
瀏覽次數(shù)：211
一、項目范圍
#2機凝泵泵軸空鼓維修
二、工藝及技術(shù)要求

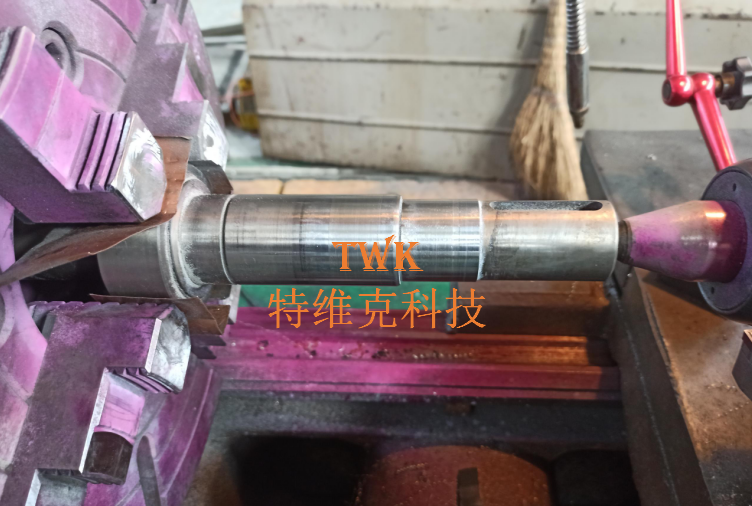

1、凝泵軸表面腐蝕空鼓，母材硬度為HS38，表面鍍硬鉻層硬度為HS68，因硬鉻層厚度只有0.01mm，表面受熱后淬硬性比較大，容易起包或龜裂，一般情況與激光搭接處咬合不緊密，會有焊接缺陷，需車除原鍍鉻層后進行PT探傷，修復工作量約?150mm*2460mm，軸總長約4.8米。
2、激光熔覆后表面硬度達到原鍍鉻層硬度。
3、熔覆過程中，溫度不能超過60℃，修復后軸跳動≤0.02mm。
三、驗收
1、熔覆處著色檢查，無裂紋、夾雜、色差等缺陷。
2、修補后的軸表面硬度均應(yīng)達到： HS68，不低于原有鍍鉻硬度。
3、軸系跳動≤0.02mm。
4、粗糙度Ra0.8（裝配處）。
5、同心度、橢圓度、公差≤0.02mm。
