CSs是一種很有前途的用于高孔隙率結構的輕量且堅固的組件。目前，CSs的兩個主要**類別是規則細胞結構（RCS）和不規則細胞結構（ICS）。RCS通常表現出節點和支柱的周期性排列，被**稱為晶格結構。生物CSs是典型的ICSs，具有獨特的優勢。

人工植入物的設計應盡可能類似于骨結構（圖1（a）-（c）），以避免“應力屏蔽”效應，該效應主要由人工植入物和骨之間的彈性模量差異引起。由于“應力屏蔽”，應力無法在種植體和骨之間有效傳遞。骨細胞沒有受到足夠的應力刺激，會死亡并被吸收，從而導致人工植入物松動或斷裂。來自胼胝體屬、藍藻屬和卵泡膜的灰蝶翅膀鱗片的微觀結構表現出陀螺狀納米結構特征（圖1（d）-（f））。

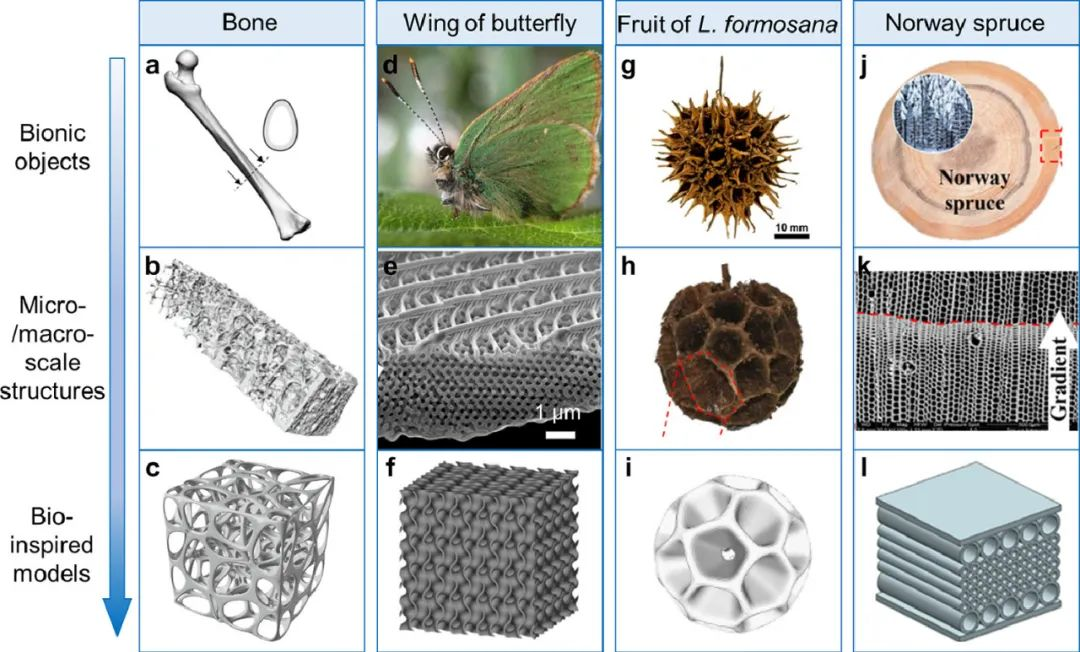

圖1 不同類型的仿生細胞結構：（a–c）受骨啟發的Voronoi支架；（d–f）受蝴蝶（Lycaenid）翅膀微觀結構啟發的回轉體結構；（g–i）靈感來源于楓香果序的輕質抗壓細胞結構；（j–l）梯度管狀結構靈感來自挪威云杉的橫截面結構。

如圖1（g）所示，楓香果實（通常稱為中國臺灣膠）由木質化骨架組成（圖2（h）-（i）），這使果實能夠表現出**的能量吸收效率、充足的生長空間和優異的機械性能。然而，這種類型的CS不能通過重復排列形成大規模的細胞結構，只能以單元的形式用于工程應用。挪威云杉（圖1（j））可以在北極生存，并表現出優異的耐寒性能，這主要歸因于其莖的中空和梯度微觀結構（圖1（k））。挪威云杉啟發的梯度CS（圖1（l））具有承重和隔熱性能。應用LPBF制備梯度碳納米管，并測量其導熱系數。結果表明，從結構頂部到中心具有較大梯度的梯度CS表現出**的隔熱性能。

2. 平板結構

生物體的外部保護結構通常表現為板狀結構，幾個單獨的板狀結構重疊形成盔甲，提供保護和靈活性。激光增材制造處理的仿生板結構具有曲面的特點，可能用于汽車、防護裝甲和航空航天領域。

觀察到螳螂蝦telson截面的關鍵正弦?guī)缀涡螤睿▓D2（a））。我們設計了雙向波紋板（DCP）結構，靈感來自螳螂蝦。進行壓縮模擬以優化DCP結構的結構參數（波長λ和振幅A）。通過LPBF制造DCP結構，以驗證模擬結果（圖2（b））。結果表明，λ對力學性能的影響大于振幅A。研究了DCP結構的三種典型變形模式（即全折疊、過渡和整體屈曲模式）。此外，基于仿生DCP結構，通過LPBF設計并制造了一種新型疊加正弦波（SSW）結構。研究了能量吸收特性、變形模式和斷裂機制，結果表明，與大多數報道的能量吸收結構相比，SSW構件具有更高的壓碎力效率（CFE），達到73.06%。使用Ti6Al4V通過LPBF產生仿生夾層結構（圖2（d））。

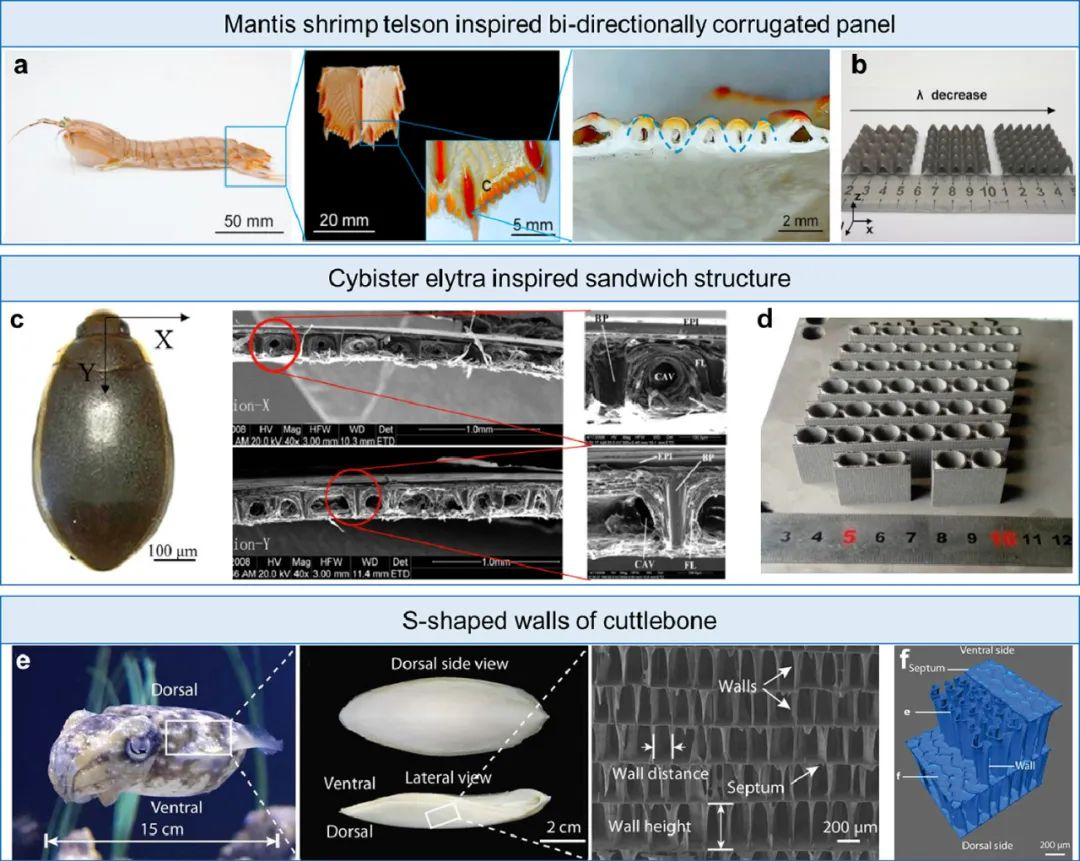

圖2 具有平板特征的仿生結構：（a）螳螂蝦telson橫截面的波紋特征；（b） LPBF制造的雙向波紋面板組件靈感來自螳螂蝦的telson；（c）鞘翅的宏觀結構和微觀結構；（d） LPBF處理的elytra啟發結構組件；（e，f）海賊骨啟發的多層S形墻結構。

與CSs的LPBF過程相比，在板結構的LPBF過程中，必須優化建造方向，并在預處理軟件中合理添加支撐結構。這是因為板結構由許多懸垂面組成。此外，由于激光AM過程中存在較大的熱梯度和較高的冷卻速率，在制造薄壁板結構時，可能會發生熱應力、殘余應力和變形。**激光參數，如功率、掃描速度和掃描策略，可以有效降低殘余應力和變形。此外，可以進行熱處理等后處理來緩解殘余應力。

3. 桁架結構

桁架結構是一種長桁架交錯連接的結構。桁架結構因其穩定性高、重量輕、強度高等優點，在衛星、飛機、建筑等工程領域有著**的應用。近年來，隨著激光增材制造技術的發展，提出并制造了具有更復雜配置的桁架結構。

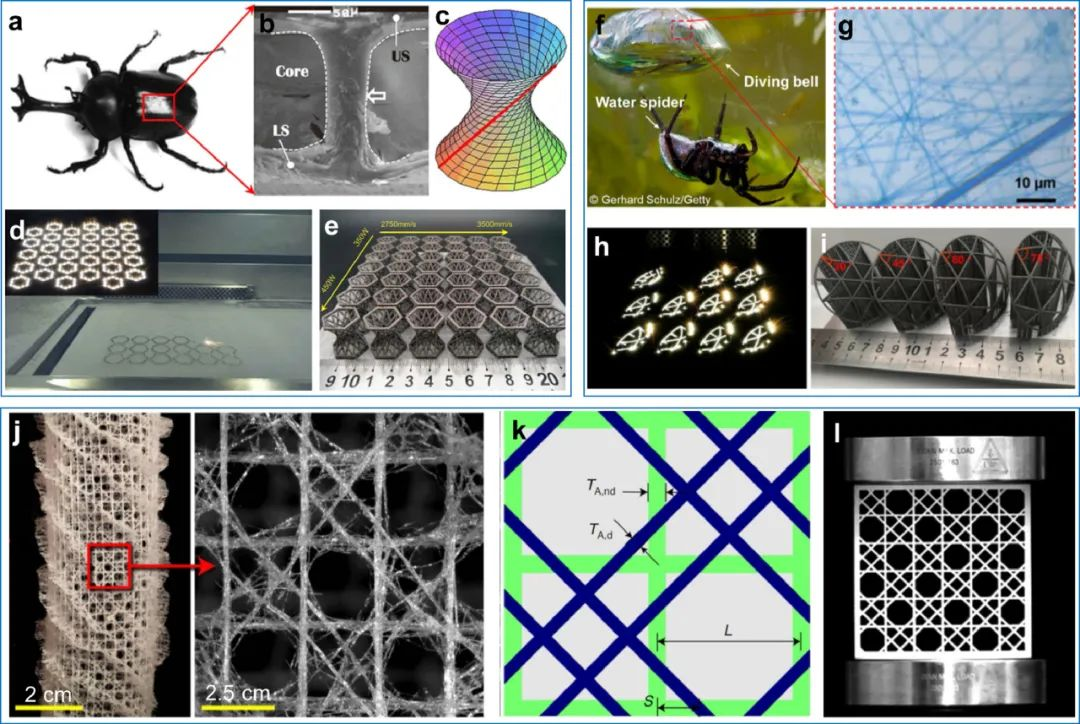

圖3 具有桁架特征的仿生結構：（a–e）LPBF制造的格子結構，靈感來自甲蟲前翼的圓柱管；（f–i）LPBF制造的網殼結構靈感來自蜘蛛絲的交聯結構；（j–l）三維打印晶格，靈感來自海綿的對角增強策略。

甲蟲的前翅（圖3（a））不僅可以保護其身體，還可以提高其飛行能力。圖3（b）顯示了甲蟲前翼的圓柱管微觀結構。雙曲面的仿生形狀可以從甲蟲前翼的微觀結構中追溯（圖3（c））。在用旋轉桁架替換雙曲面后，獲得了仿生雙曲面桁架結構，并使用LPBF制造（圖3（d）、（e））。在壓縮試驗期間，應力集中從水平支柱的交點轉移到對角支柱的交點，從而導致仿生雙曲面桁架結構的高能量吸收能力（3.45 J）。另一種典型的桁架結構是受水蜘蛛潛水鐘啟發的網殼（圖3（f）-（i））。曲霉Eupletella aspergillum的骨骼系統也被稱為維納斯花籃，表現出明顯的機械魯棒性（圖3（j））。從曲霉菌的骨骼系統設計了方形晶格結構（圖3（k）），并對其力學性能進行了實驗和數值研究（圖3（l））。與傳統排列的晶格結構相比，基于生物結構排列的桁架晶格結構明顯提高了力學性能。在本研究中，證明了在不添加材料的情況下，可以明顯提高結構的抗屈曲性能。
