關于循泵汽輪機轉子修復項目的快報

發布時間：2022-03-26

瀏覽次數：186

項目概況

一號機組循環水泵為立式可調葉片混流泵，布置在旋轉濾網下游。
循環水泵由進水喇叭口、擴壓殼、導水部分、主軸、軸承葉輪及葉片調節機構等組成，葉片有五片，葉輪輪轂內裝有連桿機構調節葉片角度。
一．操縱桿
1）清理，包括內孔及外壁。
2）檢查兩端連接的外螺紋，確認好用。
3）測量外圓晃動度，記錄。（包括測點位置及晃動度數據）
4）如測量數據合格且暫不裝復，內孔及外壁涂潤滑油，并用塑料膜包覆。
5）如測量數據不合格，校正處理另安排。
二．上、下軸
1）檢查上、下軸上所有螺栓孔的內螺紋，建議用絲攻回一下，確認好用。（下軸從輪轂拆下前，測量相關定位尺寸并記錄，記錄此時的葉角）
2）清理、檢查上、下軸外壁及內孔，對于外壁上的所有腐蝕點或各種凹坑，清理后用金屬修補劑填充，填充后需高出原外壁表面。
3）車掉上、下軸上原舊的軸套。
4）測量上、下軸的外圓晃動度，記錄。（包括測點位置及晃動度數據）
5）車削或打磨軸上金屬修補劑填充處。
6）安裝新軸套。
7）如軸晃動測量數據合格且暫不裝復，內孔涂潤滑油，軸用塑料膜包覆。

如軸晃動測量數據不合格，校正處理另安排。

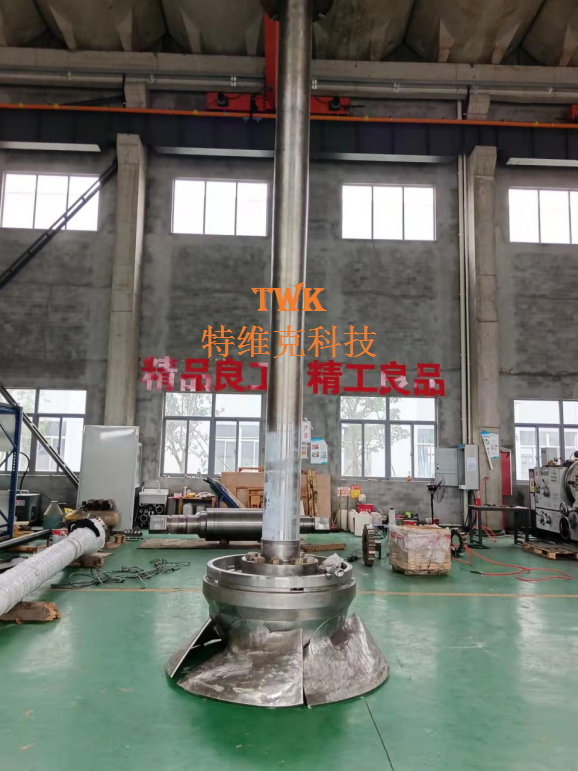

汽輪機轉子修復

三．輪轂組件
1）葉片頂部汽蝕、沖刷處清理。
2）葉片頂部汽蝕、沖刷部位焊接修補。（焊條牌號、焊接工藝、焊接修補程度尺寸到時提供）
3）測量輪轂上磨損環尺寸，確認是否需更換。
4）拆出葉片及輪轂內所有部件清理并檢查。
5）清理輪轂外表面，對所有腐蝕或沖刷形成的凹坑進行焊接修復并打磨。（焊條牌號、焊接工藝到時提供）
6）輪轂內所有部件清理檢查后，更換損壞、失效或老化的部件。
7）按葉片頂部表面車削的要求裝復輪轂及葉片。（輪轂內構件盡量表面涂潤滑油）
8）將裝復的輪轂組車削葉片頂部。

汽輪機轉子修復

四.下軸組件裝復
1）輪轂組件修復后進行下軸組件的裝復。
2）下軸組件裝復后按要求操作氣密封試驗。
氣密封試驗合格后配合對葉片表面氣蝕及沖刷部位的修復。修復工作完成后下軸再用塑料膜包覆。

施工流程

1.對原始軸進行測繪。
2.對軸表面沖刷的凹坑、缺肉處摳挖、清理。
3.采用手工電弧焊對葉片和輪轂表面進行缺陷補焊，初步恢復修補處表面尺寸和表面質量。
4.采用無損探傷（PT）檢查表面質量。

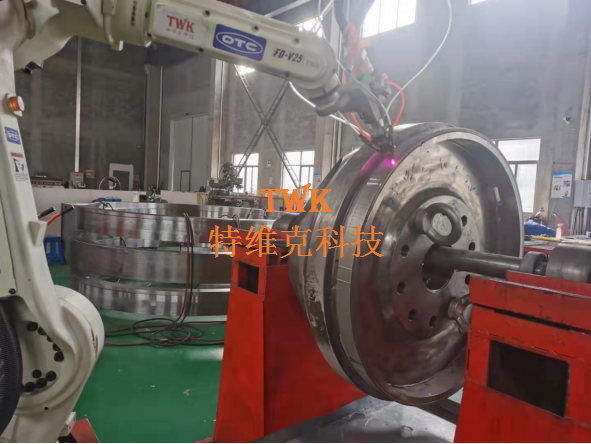

5.葉片葉尖采用激光熔覆技術，利用鎳基合金粉末進行激光增材再制造。熔覆后上大型加工中心進行葉尖表面的車削，葉頂球面直徑按照使用單位要求進行控制。
6.輪轂組件動平衡試驗，執行國內相同類型水泵的試驗標準。
7.測量軸的外圓晃動并記錄。
8.對外圓晃動超過0.20mm的部位進行軸彎曲校正。

汽輪機轉子修復
