發電機軸頸現場激光熔覆案例
發布時間：2022-04-07
瀏覽次數：212
一、發電機轉子技術參數
1、#5機發電機轉子汽端軸頸及密封瓦軸頸
2、發電機、汽輪機型號：QFSN2-330-2、N330-16.7/538/538
3、軸頸尺寸：Ф450
4、生產廠家：上海電氣
5、發電機轉子軸頸材質：25Cr2Ni4MoV，軸頸直徑：Ф450h7
6、修復內容：#5發電機轉子汽端軸頸及密封瓦軸頸，長度約450mm+45mm，深度約0.3～2.5mm 。
1、施工前準備：
1.1、根據轉子材質和工況條件選擇專門使用的激光熔覆粉末，其熔覆粉末性能滿足轉子運行工況條件。
1.2、根據轉子重量及機械尺寸調整改進轉子機加工的旋轉工裝及附件。
1.3、根據出現場設備與修復工作準備所用工器具及相關物資。
1.4、做好出現場人員準備工作。
1.5、確定修復日期后，激光設備拆卸、相關設備工器具物資裝車、發運往修復現場。
2、現場設備安裝和調試
2.1、設備運抵現場后，根據現場空間位置進行合理空間布局，并對設備進行逐一調試，使設備均處于良好的工作狀態。
2.2、現場作業的具體要求：
2.2.1、激光熔覆用粉末現場進行烘干處理。
2.2.2、作業前保證高純氦氣能夠滿足生產需要。
2.2.3、作業過程中不定期對保護鏡片進行檢測，發現損壞及時更換。
2.2.4、熔覆過程中每4小時對設備進行巡檢，檢查內容填入《設備運行記錄表》，發現問題及時調整和維護，工作過程中還要不定期進行檢查。
2.3、激光設備安裝調試：
2.3.1、激光器、機器人、加工設備安裝和調整。
2.3.2、激光器設備動力電源的安裝。
2.3.3、激光器的調試。
2.3.4、機器人調試。
2.4、按照已確定的軸頸激光熔覆工藝參數，現場熔覆試塊制作（因設備經過拆機、運輸、重新安裝，通過試塊制作質量的觀察檢驗，確保機器人、激光器等設備運行狀況良好穩定）。
3、現場測量及探傷
3.1、對確認后的損傷部位的尺寸檢測，無損檢測（著色探傷）。
3.1.1、選用千分尺對該軸頸段進行尺寸檢測。檢測時尺寸頸向與軸向多點檢測，能客觀反映出原始軸段的橢圓度和錐度。
3.1.2、選用著色探傷對該軸頸段（軸頸先清理）進行無損檢測，檢測結果作為原始記錄。
3.1.3、無損探傷檢測表面是否存在微裂紋。
3.1.4、檢測表面硬度。
3.1.5、初步檢測確認進行激光熔覆各部位的形位公差。
3.1.6、定量確認后期加工內容和尺寸（雙方現場確認）。
4、損傷部位疲勞層清理
4.1、利用隨形機加設備對損傷部位進行機械清理。遵循***小去除量原則，極大程度不損傷完好的基材部位。
4.2、車削損傷部位，要注意損傷部位兩端與未損軸頸交接處，需要斜角（60度）過渡，底部槽與斜面要形成r角（大于R5)過渡，以便激光熔覆和消除軸頸原始損傷部位應力集中問題。
4.3、損傷部位初加工后，經著色檢測確認無潛在缺陷方可，并檢測記錄損傷部位加工后尺寸（修復部位直徑（位置）*長度*深度）。
4.4、清理前，須做周邊部份防護工作，確保防護嚴密。
5、激光熔覆加工
5.1、對去除疲勞層后的修復部位進行徹底清理，采用化學品除油，并用清洗溶劑清洗，確定無任何油漬與殘留物方可。
5.2、根據軸頸的具體實際尺寸進行機器人編程，并校驗程序的可靠性，采用同步送粉的方法對軸頸熔覆。
5.3、對需要加工軸頸部位按照已確定的軸頸激光熔覆工藝參數進行激光熔覆（軸頸表面分段熔覆，轉子每隔圓周方向30度左右進行盤車旋轉，需要甲方配合盤車）。
5.4、結尾的一層激光熔覆厚度，高于基體面約0.5mm，確保加工余量。
5.5、熔覆結束后對表面的高點進行打磨處理，以便于精修加工。
5.6、熔覆尺寸（直徑（位置）*長度）、硬度、探傷檢測。拍照并存檔。
6、軸頸的機加復形
6.1隨形機加設備輔助裝置的安裝。
6.2設備調試。
6.3加工部位的外形尺寸檢測。
6.4機加工藝參數的確定。
6.5隨形切削機加工。
6.6機加工后的尺寸精度檢測（雙方書面簽字確定）。
6.7機加工后的無損探傷檢測（著色探傷、超聲波探傷）
三、質量保證
1、激光熔覆位置不發脫落，起皮等焊接缺陷。
2、確保發電機軸頸修復部位不脫落，無氣孔、無裂紋、無雜質等缺陷。
3、確保激光增材再制造過程及修復部位不發生電化學腐蝕及其它對轉子軸頸的損傷。
4、軸頸修復修復后軸頸橢圓度≤0.02mm；修復后軸錐度≤0.02mm；修復后同心度≤0.02mm。
1、#5機發電機轉子汽端軸頸及密封瓦軸頸
2、發電機、汽輪機型號：QFSN2-330-2、N330-16.7/538/538
3、軸頸尺寸：Ф450
4、生產廠家：上海電氣
5、發電機轉子軸頸材質：25Cr2Ni4MoV，軸頸直徑：Ф450h7
6、修復內容：#5發電機轉子汽端軸頸及密封瓦軸頸，長度約450mm+45mm，深度約0.3～2.5mm 。

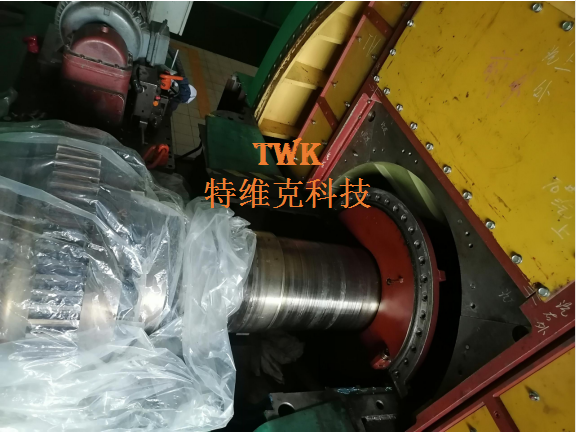

▲修復前
二、修復工藝流程（激光增材再制造）1、施工前準備：
1.1、根據轉子材質和工況條件選擇專門使用的激光熔覆粉末，其熔覆粉末性能滿足轉子運行工況條件。
1.2、根據轉子重量及機械尺寸調整改進轉子機加工的旋轉工裝及附件。
1.3、根據出現場設備與修復工作準備所用工器具及相關物資。
1.4、做好出現場人員準備工作。
1.5、確定修復日期后，激光設備拆卸、相關設備工器具物資裝車、發運往修復現場。
2、現場設備安裝和調試
2.1、設備運抵現場后，根據現場空間位置進行合理空間布局，并對設備進行逐一調試，使設備均處于良好的工作狀態。
2.2、現場作業的具體要求：
2.2.1、激光熔覆用粉末現場進行烘干處理。
2.2.2、作業前保證高純氦氣能夠滿足生產需要。
2.2.3、作業過程中不定期對保護鏡片進行檢測，發現損壞及時更換。
2.2.4、熔覆過程中每4小時對設備進行巡檢，檢查內容填入《設備運行記錄表》，發現問題及時調整和維護，工作過程中還要不定期進行檢查。
2.3、激光設備安裝調試：
2.3.1、激光器、機器人、加工設備安裝和調整。
2.3.2、激光器設備動力電源的安裝。
2.3.3、激光器的調試。
2.3.4、機器人調試。
2.4、按照已確定的軸頸激光熔覆工藝參數，現場熔覆試塊制作（因設備經過拆機、運輸、重新安裝，通過試塊制作質量的觀察檢驗，確保機器人、激光器等設備運行狀況良好穩定）。
3、現場測量及探傷
3.1、對確認后的損傷部位的尺寸檢測，無損檢測（著色探傷）。
3.1.1、選用千分尺對該軸頸段進行尺寸檢測。檢測時尺寸頸向與軸向多點檢測，能客觀反映出原始軸段的橢圓度和錐度。
3.1.2、選用著色探傷對該軸頸段（軸頸先清理）進行無損檢測，檢測結果作為原始記錄。
3.1.3、無損探傷檢測表面是否存在微裂紋。
3.1.4、檢測表面硬度。
3.1.5、初步檢測確認進行激光熔覆各部位的形位公差。
3.1.6、定量確認后期加工內容和尺寸（雙方現場確認）。
4、損傷部位疲勞層清理
4.1、利用隨形機加設備對損傷部位進行機械清理。遵循***小去除量原則，極大程度不損傷完好的基材部位。
4.2、車削損傷部位，要注意損傷部位兩端與未損軸頸交接處，需要斜角（60度）過渡，底部槽與斜面要形成r角（大于R5)過渡，以便激光熔覆和消除軸頸原始損傷部位應力集中問題。
4.3、損傷部位初加工后，經著色檢測確認無潛在缺陷方可，并檢測記錄損傷部位加工后尺寸（修復部位直徑（位置）*長度*深度）。
4.4、清理前，須做周邊部份防護工作，確保防護嚴密。
5、激光熔覆加工
5.1、對去除疲勞層后的修復部位進行徹底清理，采用化學品除油，并用清洗溶劑清洗，確定無任何油漬與殘留物方可。
5.2、根據軸頸的具體實際尺寸進行機器人編程，并校驗程序的可靠性，采用同步送粉的方法對軸頸熔覆。
5.3、對需要加工軸頸部位按照已確定的軸頸激光熔覆工藝參數進行激光熔覆（軸頸表面分段熔覆，轉子每隔圓周方向30度左右進行盤車旋轉，需要甲方配合盤車）。
5.4、結尾的一層激光熔覆厚度，高于基體面約0.5mm，確保加工余量。
5.5、熔覆結束后對表面的高點進行打磨處理，以便于精修加工。
5.6、熔覆尺寸（直徑（位置）*長度）、硬度、探傷檢測。拍照并存檔。
6、軸頸的機加復形
6.1隨形機加設備輔助裝置的安裝。
6.2設備調試。
6.3加工部位的外形尺寸檢測。
6.4機加工藝參數的確定。
6.5隨形切削機加工。
6.6機加工后的尺寸精度檢測（雙方書面簽字確定）。
6.7機加工后的無損探傷檢測（著色探傷、超聲波探傷）

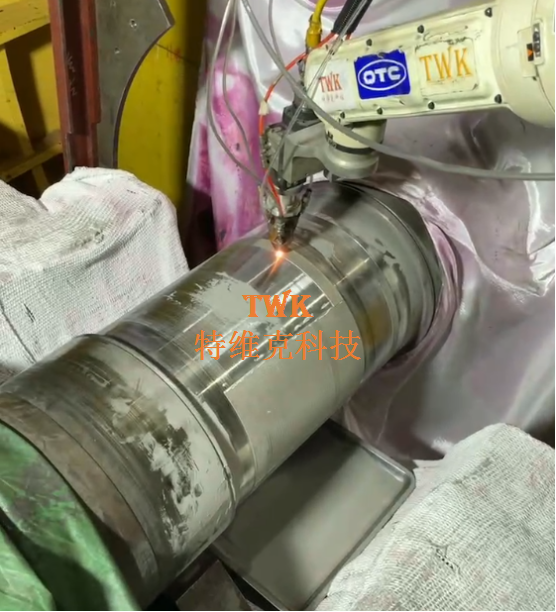

▲修復時
三、質量保證
1、激光熔覆位置不發脫落，起皮等焊接缺陷。
2、確保發電機軸頸修復部位不脫落，無氣孔、無裂紋、無雜質等缺陷。
3、確保激光增材再制造過程及修復部位不發生電化學腐蝕及其它對轉子軸頸的損傷。
4、軸頸修復修復后軸頸橢圓度≤0.02mm；修復后軸錐度≤0.02mm；修復后同心度≤0.02mm。
▲修復后
