軸承軸瓦球面與瓦枕接觸面激光增材再制造項目案例
發布時間：2022-04-08
瀏覽次數：293
一、 技術參數及項目概況
1、清理接觸面，測繪原始尺寸數據
2、接觸面采用機械去除疲勞層
3、PT 探傷檢查母材缺陷
4、六軸機械手仿形編程
5、激光熔覆確定足夠加工余量
6、PT 探傷熔覆層質量
7、采用離線編程五軸加工中心進行銑削加工
8、結尾進行 PT 探傷，尺寸校驗
9、精加工并紅丹粉檢驗接觸面達到 85%
四、激光增材再制造方案
1、施工前準備：
1.1、根據軸瓦軸枕材質（25CrNi4MoV）和工況條件選擇專門使用的激光熔覆粉末，增加耐腐蝕機理。
1.2、根據實際測繪所得的相關技術數據：調整、準備激光修復及機械加工的工裝及附件。
1.3、根據設備與修復工作準備所用工器具、測量工具及相關物資。
2.1.1、平臺、旋轉動力頭固定安裝，中心高匹配連接軸件，帶 動軸件旋轉調試運行，檢測觀察穩定性及旋轉精度。
2.2、激光設備安裝調試：
2.2.2 激光器、機器人、加工設備安裝和調整。
2.2.3、激光器等系統設備動力電源的安裝。
2.2.4、激光器的調試。
2.2.5、機器人調試。
2.3、作業的具體要求：
2.3.1、激光熔覆用粉末進行烘干處理。
2.3.2、作業前保證高純氬氣能夠滿足生產需要。
2.3.3、作業過程中不定期對保護鏡片進行檢測，發現損壞及時更換。
2.3.4、熔覆過程中每 4 小時對設備進行巡檢，發現問題及時調整和維護，工作過程中還要不定期進行檢查。
2.3.5、準確的平臺和伺服電機動力系統，能夠確保修復軸瓦激光熔覆過程中的勻速轉動，保證熔覆質量。
3.1.1、選用千分尺對該零件進行尺寸檢測。
3.1.2、選用著色探傷對該位置進行無損檢測，檢測結果作為原始記錄，拍照并存檔。
3.1.3、無損探傷檢測表面是否存在微裂紋（如有裂紋應徹底去除）。
3.1.4、檢測表面硬度。
3.1.5、初步檢測確認進行激光熔覆各部位的形位公差。
3.1.6、定量確認后續加工內容和尺寸。
4.2、銑削損傷部位，要注意損傷部位兩端與未損位置交接處，需要斜角（約 60 度）過渡，底部槽與斜面要形成 r 角（大于 R5)過渡，以便激光熔覆和消除原始損傷部位應力集中問題。
4.3、損傷部位初加工后，經著色檢測確認無潛在缺陷方可，并檢測記錄損傷部位加工后尺寸（修復部位直徑（位置）*長度*深度）。
4.4、清理前，須做好零件周邊部份防護工作，確保防護嚴密。
5.2、根據零件的具體實際尺寸進行機器人編程，并校驗程序的可靠性，采用同步送粉的方法進行熔覆。
5.3、打底層熔覆后必須進行打磨清理、冷卻后著色探傷檢測，合格后才能繼續下一層熔覆。
5.4、后一層激光熔覆厚度，高于基體面約 0.5mm，確保加工余量。
5.5、熔覆結束后對表面的高點進行打磨處理，以便于精修加工。
5.6、熔覆尺寸（直徑（位置）*長度）、硬度、探傷檢測。拍照并存檔。
5.7、整個熔覆過程實現了激光器運行、機器人程序、旋轉動力驅動裝置運行的閉環聯動控制，確保了整個熔覆設計工藝的穩定可靠性，使熔覆質量得到了有效的保障。
6、軸瓦軸枕的精加工
6.1、制作軸瓦、軸枕的裝夾工裝，固定到加工中心的 T 型臺板。
6.2、原始基準及數據離線編程，工藝基準作為起始點進行加工。
6.3、首先粗加工去除高點及大部分余量，然后精加工。
6.4、再次進行測量后面的數據。
7、拋光鈍邊紅丹驗證
7.1、砂帶拋光機去除毛刺。
7.2、紅丹粉涂抹瓦枕，放入球面，圓周運動三~四次吊離球面，檢驗接觸面面積大于85%為合格。
五、驗收方式及內容
1、施工實行全流程質量控制，由修復單位質檢人員對每一個工藝環節進行檢測并記錄。
2、關鍵技術點由修復單位留存現場記錄及圖像資料。
3、質檢體系分為自檢、互檢，下道工序操作者對上道工序操作質量進行檢測。
4、操作者在操作過程中進行操作記錄備查。
5、保證激光增材再制造精度符合質量驗收標準，驗收標準如下：
六、質量保證
1、修復單位保證激光增材制造耐腐蝕合金層在機組一個大修周期正常運行條件下不出現熔覆材料脫落現象。
2、確保金屬修復部位無裂紋、夾雜等缺陷。
- 軸瓦軸枕材質：

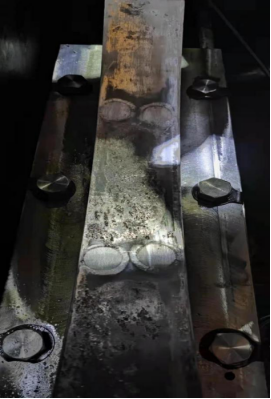

- 存在情況：軸瓦底部為球面，與瓦枕圓弧面為接觸面，接觸面積 少于 85%，目前軸瓦球面與瓦枕接觸面發現大面積電腐蝕現象，減小了接觸面穩定性（如圖1、2）

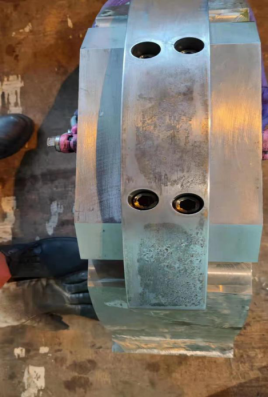

（圖 1）球面 （圖 2）瓦枕
1、清理接觸面，測繪原始尺寸數據
2、接觸面采用機械去除疲勞層
3、PT 探傷檢查母材缺陷
4、六軸機械手仿形編程
5、激光熔覆確定足夠加工余量
6、PT 探傷熔覆層質量
7、采用離線編程五軸加工中心進行銑削加工
8、結尾進行 PT 探傷，尺寸校驗
9、精加工并紅丹粉檢驗接觸面達到 85%
四、激光增材再制造方案
1、施工前準備：
1.1、根據軸瓦軸枕材質（25CrNi4MoV）和工況條件選擇專門使用的激光熔覆粉末，增加耐腐蝕機理。
1.2、根據實際測繪所得的相關技術數據：調整、準備激光修復及機械加工的工裝及附件。
1.3、根據設備與修復工作準備所用工器具、測量工具及相關物資。
2、設備調試
2.1、對設備進行逐一調試，使設備均處于良好的工作狀態。2.1.1、平臺、旋轉動力頭固定安裝，中心高匹配連接軸件，帶 動軸件旋轉調試運行，檢測觀察穩定性及旋轉精度。
2.2、激光設備安裝調試：
2.2.2 激光器、機器人、加工設備安裝和調整。
2.2.3、激光器等系統設備動力電源的安裝。
2.2.4、激光器的調試。
2.2.5、機器人調試。
2.3、作業的具體要求：
2.3.1、激光熔覆用粉末進行烘干處理。
2.3.2、作業前保證高純氬氣能夠滿足生產需要。
2.3.3、作業過程中不定期對保護鏡片進行檢測，發現損壞及時更換。
2.3.4、熔覆過程中每 4 小時對設備進行巡檢，發現問題及時調整和維護，工作過程中還要不定期進行檢查。
2.3.5、準確的平臺和伺服電機動力系統，能夠確保修復軸瓦激光熔覆過程中的勻速轉動，保證熔覆質量。
3、測量及探傷
3.1、對確認后的損傷部位的尺寸檢測，無損檢測（著色探傷）。3.1.1、選用千分尺對該零件進行尺寸檢測。
3.1.2、選用著色探傷對該位置進行無損檢測，檢測結果作為原始記錄，拍照并存檔。
3.1.3、無損探傷檢測表面是否存在微裂紋（如有裂紋應徹底去除）。
3.1.4、檢測表面硬度。
3.1.5、初步檢測確認進行激光熔覆各部位的形位公差。
3.1.6、定量確認后續加工內容和尺寸。
4、損傷部位疲勞層清理
4.1、加工中心對損傷部位進行機械清理。遵循去除量原則以及結合激光熔覆工藝尺寸，很大程度不損傷完好的基材部位。4.2、銑削損傷部位，要注意損傷部位兩端與未損位置交接處，需要斜角（約 60 度）過渡，底部槽與斜面要形成 r 角（大于 R5)過渡，以便激光熔覆和消除原始損傷部位應力集中問題。
4.3、損傷部位初加工后，經著色檢測確認無潛在缺陷方可，并檢測記錄損傷部位加工后尺寸（修復部位直徑（位置）*長度*深度）。
4.4、清理前，須做好零件周邊部份防護工作，確保防護嚴密。
5、激光熔覆加工
5.1、對去除疲勞層后的修復部位進行徹底清理，采用具體的化學物品除油，并用清洗溶劑清洗，確定無任何油漬與殘留物方可。5.2、根據零件的具體實際尺寸進行機器人編程，并校驗程序的可靠性，采用同步送粉的方法進行熔覆。
5.3、打底層熔覆后必須進行打磨清理、冷卻后著色探傷檢測，合格后才能繼續下一層熔覆。
5.4、后一層激光熔覆厚度，高于基體面約 0.5mm，確保加工余量。
5.5、熔覆結束后對表面的高點進行打磨處理，以便于精修加工。
5.6、熔覆尺寸（直徑（位置）*長度）、硬度、探傷檢測。拍照并存檔。
5.7、整個熔覆過程實現了激光器運行、機器人程序、旋轉動力驅動裝置運行的閉環聯動控制，確保了整個熔覆設計工藝的穩定可靠性，使熔覆質量得到了有效的保障。
激光熔覆
6、軸瓦軸枕的精加工
6.1、制作軸瓦、軸枕的裝夾工裝，固定到加工中心的 T 型臺板。
6.2、原始基準及數據離線編程，工藝基準作為起始點進行加工。
6.3、首先粗加工去除高點及大部分余量，然后精加工。
6.4、再次進行測量后面的數據。

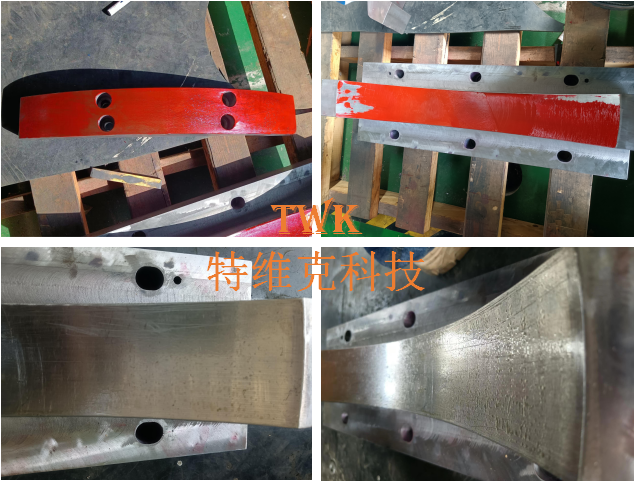

7、拋光鈍邊紅丹驗證
7.1、砂帶拋光機去除毛刺。
7.2、紅丹粉涂抹瓦枕，放入球面，圓周運動三~四次吊離球面，檢驗接觸面面積大于85%為合格。
五、驗收方式及內容
1、施工實行全流程質量控制，由修復單位質檢人員對每一個工藝環節進行檢測并記錄。
2、關鍵技術點由修復單位留存現場記錄及圖像資料。
3、質檢體系分為自檢、互檢，下道工序操作者對上道工序操作質量進行檢測。
4、操作者在操作過程中進行操作記錄備查。
5、保證激光增材再制造精度符合質量驗收標準，驗收標準如下：
|
項 目 |
標 準 |
|
同軸度
|
≤0.02mm
|
|
橢圓度 |
≤0.02mm |
|
硬度 |
HB250 |
|
粗糙度 |
Ra1.6 |
|
著色探傷檢測 |
JB/T4730 |
|
激光熔覆層 |
無裂紋、無夾渣、不脫落 |
|
藍油檢驗 |
接觸面積大于85% |
修復后
六、質量保證
1、修復單位保證激光增材制造耐腐蝕合金層在機組一個大修周期正常運行條件下不出現熔覆材料脫落現象。
2、確保金屬修復部位無裂紋、夾雜等缺陷。
