一、工程概況

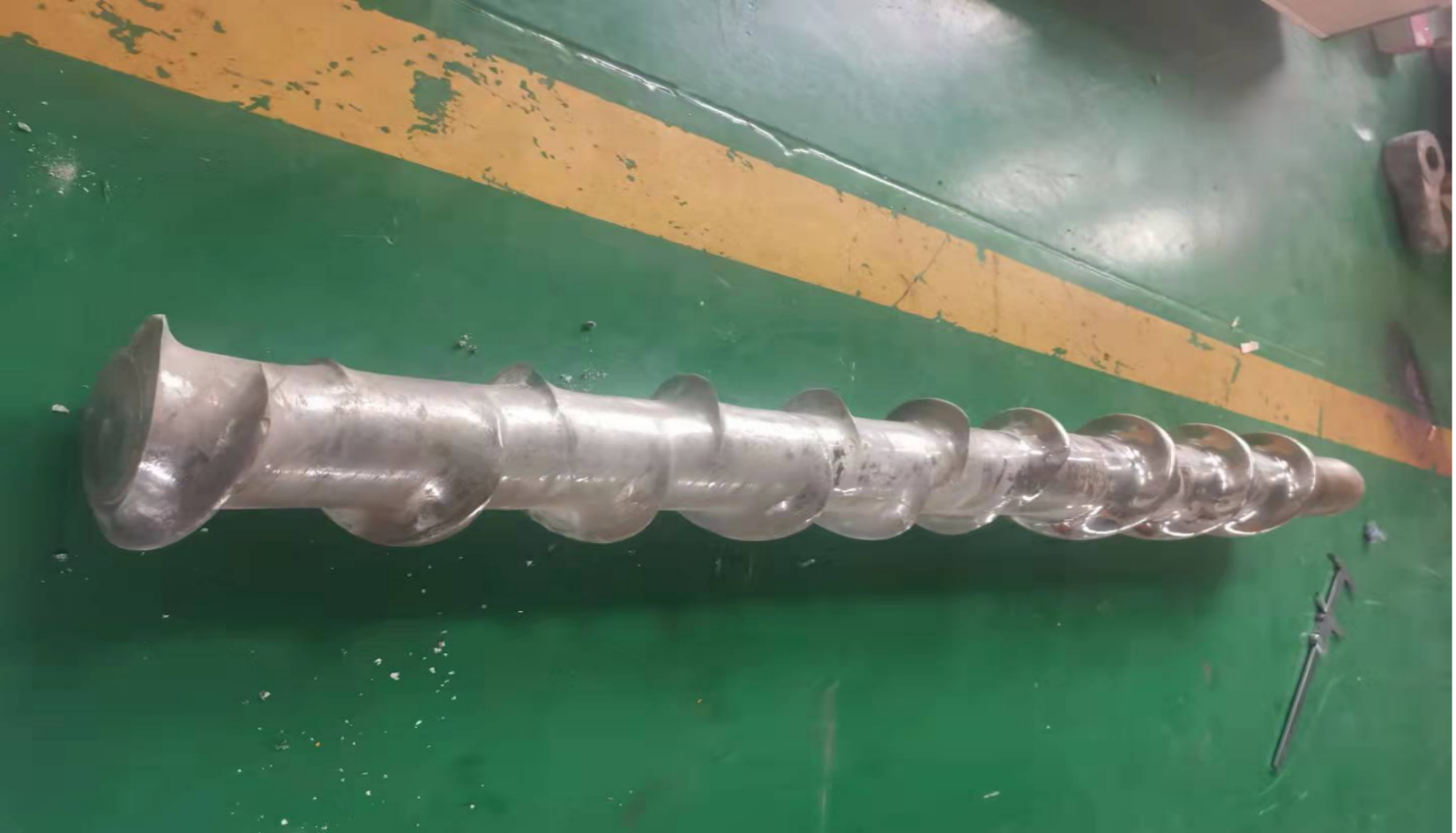

擠出工段螺桿是擠出泥料輸送的重要設備,螺桿的優劣和耐磨性直接影響擠出工段的運行效率及生產成本。

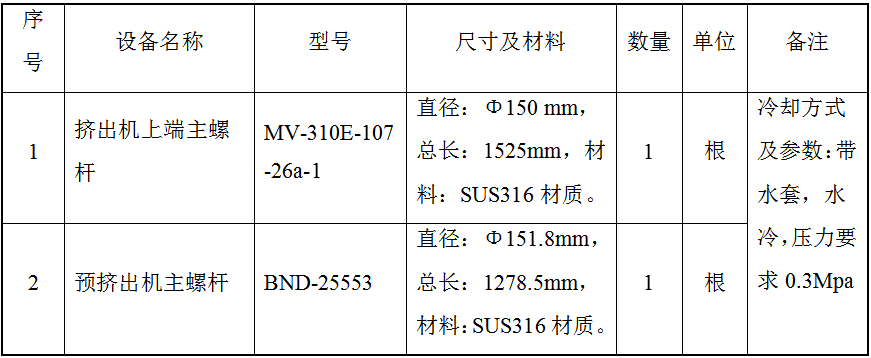

1.1設備名稱型號及材料
二、螺桿激光熔覆增材再制造流程
2.1 擠出機上端主螺桿直徑是φ150mm,總長度是1525mm,螺桿是單螺旋形式,螺旋單邊高度是37.5mm左右。
2.2 預擠出機主螺桿直徑φ151.8mm,長度是1278.5mm,螺桿是單螺旋形式,螺旋單邊高度是31.65mm左右。

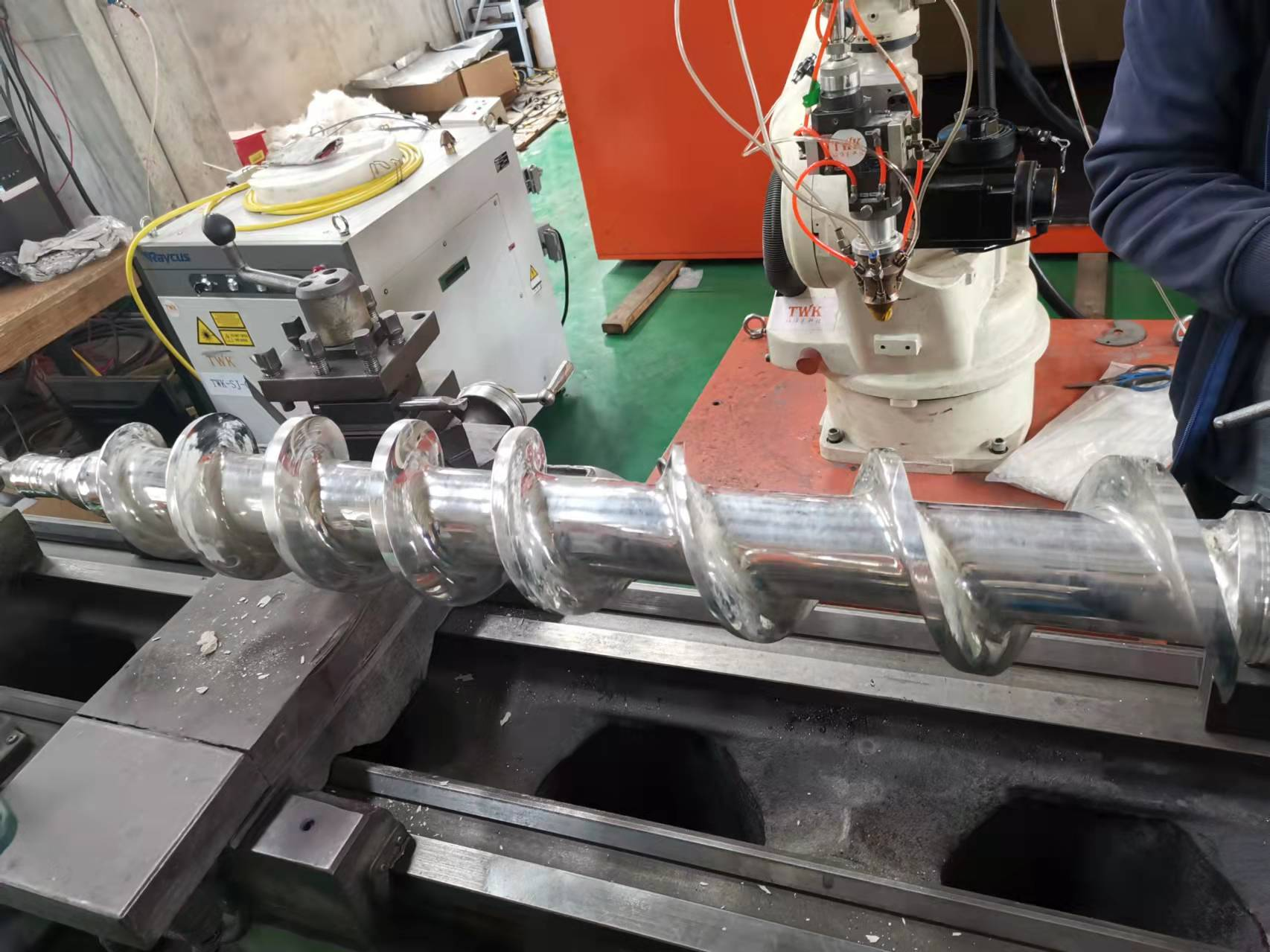

2.3 螺桿上磨損位置采用激光熔覆增材再制造技術。

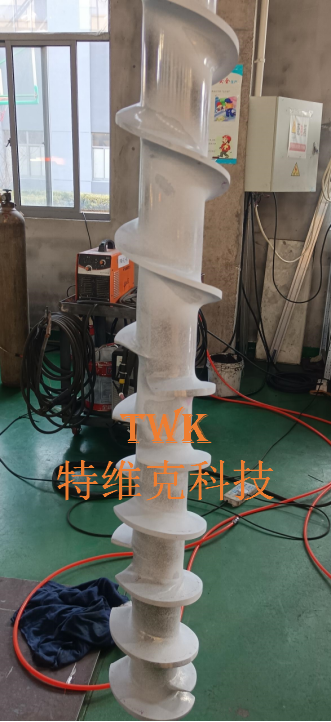

2.4 螺桿的全部螺旋上激光熔覆增材制造2.5-3毫米厚的耐磨合金層,激光表面合金化。
2.5 熔覆表面沒有氣孔及漏焊現象。

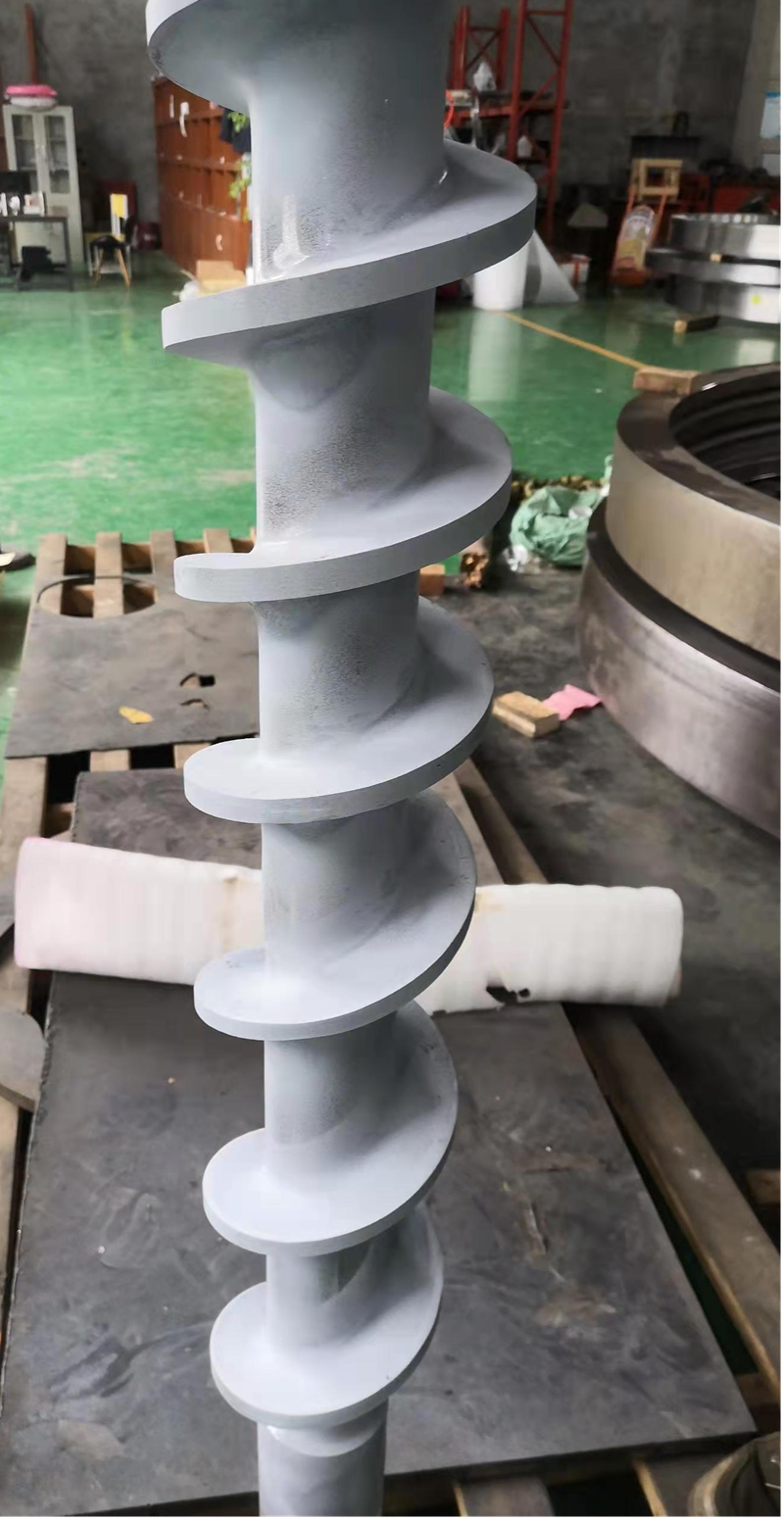

2.6 熔覆完成后做退火時效處理,處理完后才能進行精加工。
2.7 螺桿激光金屬修復完成后,外圓精度達到8級(GB180-79)精度質量要求。
2.8 螺桿上和傳動軸連接部位的工作軸面與螺桿的螺旋外圓同軸度誤差≤0.025mm。
2.9 螺桿中心直線度誤差≤0.05mm。
2.10 螺桿表面粗糙度≤Ra0.5um。
2.11 螺桿螺旋表面硬度≥HRC40。
2.12 螺桿內外圓圓度和圓柱度誤差≤0.05mm。
三、金屬修復標準
3.1金屬修復、驗收均按中國國家有關標準(IEC及GB)為基礎,并符合有關標準、規范和規定的要求,同時充分考慮當?shù)丨h(huán)境條件和使用條件的影響;
3.2所用原材料鋼材的化學成分和力學性能符合GB/T700的規定。
四、質量承諾
4.1我公司激光熔覆增材再制造技術發展成熟,激光熔覆應用非常普遍,保證提供維修設備為先進的、成熟的、完整的和安全可靠的,且設備的技術經濟性能符合本技術規范的要求;
4.2 具有完善的質量保證體系,設備制造嚴格按照ISO9000質量認證體系;
4.3 設備性能保證期為驗收合格后1年;
4.4 設備及其附件的包裝符合GB/T13384標準的規定,并采取防雨、防潮、防銹、防滑等措施,避免在運輸過程中由于振動和碰撞引起設備的損壞;
4.5 設備在出廠前將所有的內存異物清理干凈,并避免雜物再次進入,確保設備干凈地運到現場。
