核電閥門市場前景非常廣闊，但目前國內(nèi)閥門制造技術(shù)落后，核閥等高參數(shù)閥門主要靠進口，隨著中國核電建設(shè)漸漸駛?cè)肟燔嚨?，核?/span>“國產(chǎn)化情結(jié)”變得越來越強烈。世界上核電站因閥門裝置密封面出故障而造成的事故約占核電站事故的25%。因此對核閥材料和制造工藝提出了十分嚴格的要求。



核閥密封面一般采用堆焊工藝熔焊，閥門密封面堆焊質(zhì)量和生產(chǎn)效率，不僅取決于堆焊材料，而且很大程度上還取決于先進的堆焊工藝方法和自動化設(shè)備。我國閥門密封面堆焊技術(shù)的研究工作始于20世紀60年代初，歷經(jīng)40多年的發(fā)展歷程，閥門堆焊方法從以手工電弧焊和氧-乙烘火焰堆焊等非自動化、低效率的堆焊方法，發(fā)展到**采用高效、自動化的堆焊方法，如火焰堆焊、等離子弧堆焊以及激光熔覆等。先進的堆焊技術(shù)是當前各國競相研究的熱點，其中**應(yīng)用前景的當屬激光熔覆增材制造技術(shù)。該技術(shù)興起于20世紀80年代,它是利用具有高能密度的激光束使某種特殊性能的材料快速熔凝在基體材料表面并與基體形成冶金結(jié)合，構(gòu)成與基體成分和性能完全不同的高性能合金熔覆層。

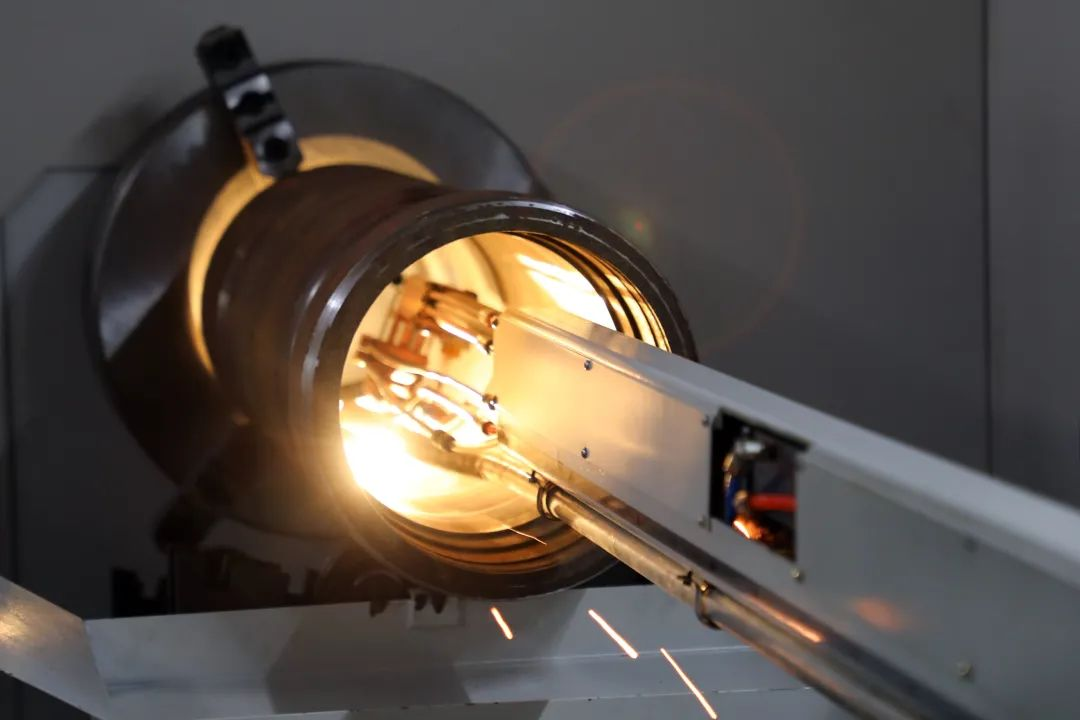

激光熔覆增材制造工藝因具有熱輸入準確控制，焊接速度高，冷卻速度快,熱畸變小,厚度、成分和稀釋率可控性好的特點，可以獲得組織致密、高性能(如耐磨性、耐腐蝕性能、抗氧化性能、熱障性能、熱氣蝕和沖蝕磨損等)的合金堆焊層，具有傳統(tǒng)堆焊方法所不具備的優(yōu)勢，因此，將激光熔覆增材制造技術(shù)應(yīng)用于密封面的強化受到了國內(nèi)外**的重視。



因核電的迅猛發(fā)展，國家政策的支持和市場經(jīng)濟的需求，掌握研制高參數(shù)核電閥門技術(shù)迫在眉睫,激光熔覆增材制造在表面強化技術(shù)中突出的優(yōu)勢和在實際應(yīng)用中良好的效果,使得技術(shù)員正致力于將其應(yīng)用到核電閥門密封面強化的研究中。

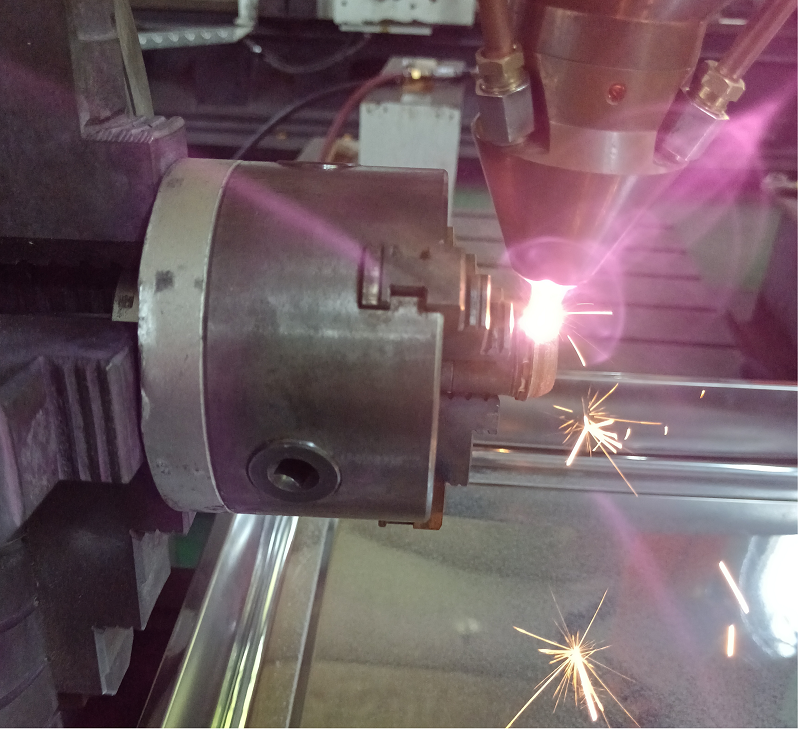

江蘇特維克技術(shù)員在核閥閥瓣密封面奧氏體基體上采用激光熔覆增材制造工藝熔覆Co基合金，并與等離子噴焊層和電弧堆焊層進行對比，試驗結(jié)果表明激光熔覆增材制造獲得的強化層表面光滑平整，一次激光熔覆增材制造層能達到3mm。熔層組織與其它傳統(tǒng)堆焊工藝相比，廢品率小于5%,晶粒**細化，稀釋率小，成品率高，在強酸、強堿介質(zhì)中腐蝕率**頁。而且還測試了涂層的硬度和耐磨性,激光熔覆增材制造層的平均硬度達到HV740?860,而等離子弧堆焊層平均硬度只有HV520?560。兩種強化工藝下的堆焊層經(jīng)過3000次沖擊，磨損量分別為1. 2mg和2. 53mg。



綜上可見，激光熔覆增材制造技術(shù)是一種有前景的先進表面處理技術(shù)，是提高閥門密封面質(zhì)量的有效途徑,并已成功進入應(yīng)用階段。釆用激光熔覆增材制造技術(shù)、控制熔覆層的成分和選擇合理的熔覆工藝可使基體獲得其它表面強化技術(shù)難以得到的性能，充分發(fā)揮原材料的潛力。
