一、 項目概況

    浙江浙能嘉華發電有限公司一期工程兩臺亞臨界330MW機組，每臺機組配置上海電力修造廠制造的2臺容量50%的型號為FAID56的前置泵，各泵均為離心式單級雙吸葉輪泵結構，泵軸設計由軸瓦徑向支撐，滾珠軸承軸向支撐。泵長期運行后，泵軸徑向軸承、推力軸承處往往產生磨損，導致泵軸定中不良引起振動、竄動、機封泄漏等問題。

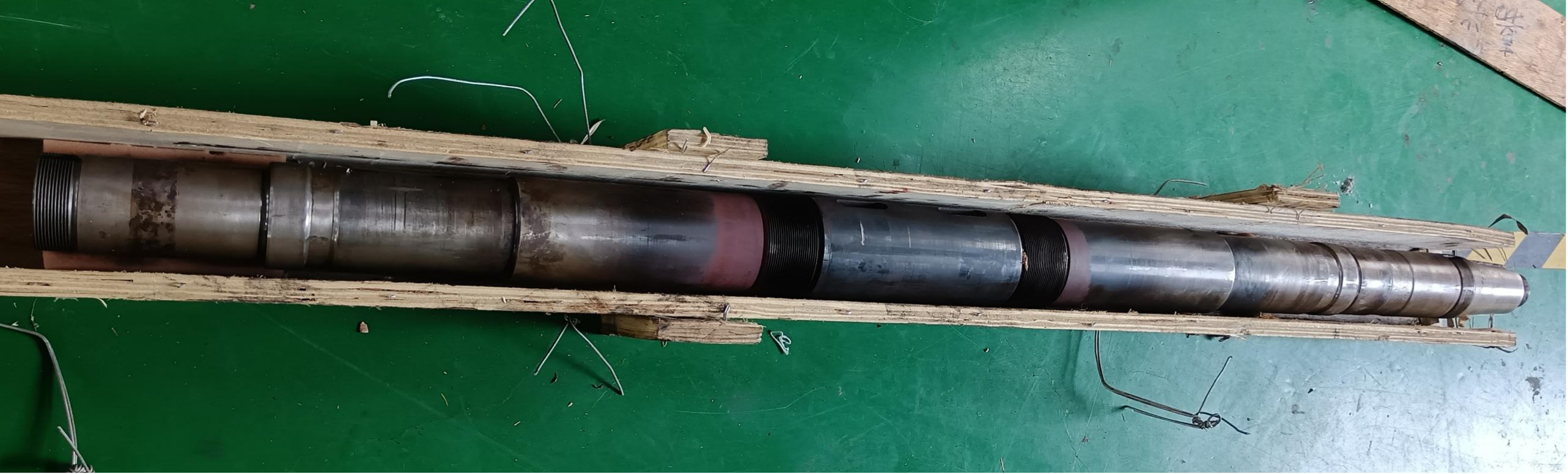

現有一根替換下來的前置泵泵軸，泵軸傳動端軸承裝配面有較為嚴重的磨損情況，具**置見圖1中B指的位置。

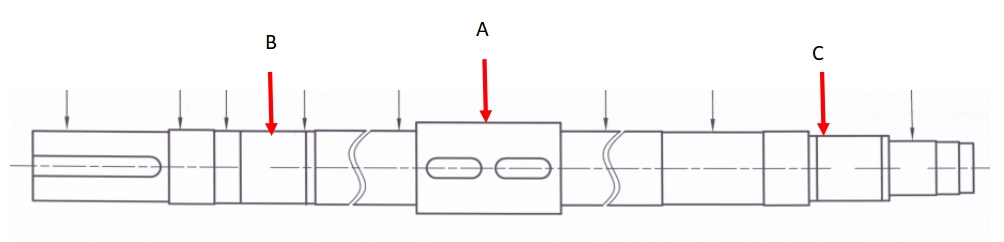

圖1

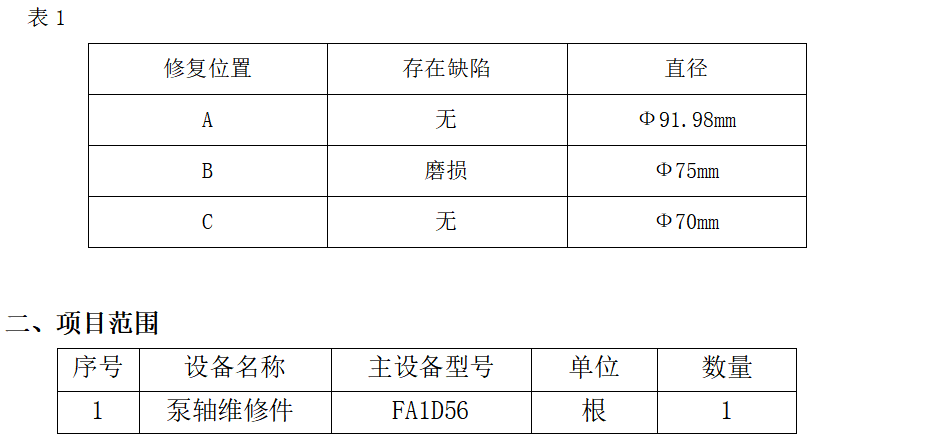

該泵軸各處裝配位置主要包括葉輪裝配面（位置A），傳動端軸承裝配面（位置B）、自由端軸承裝配面（位置C），基本尺寸見表1。

 主要是對泵軸位置B處進行激光金屬修復。



三、施工方案

維修采用激光熔覆增材再制造技術。激光熔覆增材制造(Laser Cladding)亦稱激光包覆或激光熔覆，是一種新的表面改性技術。它通過在基材表面添加熔覆材料，并利用高能密度的激光束使之與基材表面薄層一起熔凝的方法，在基層表面形成與其為冶金結合的添料激光熔覆增材制造層。

4.1 激光金屬修復前對維修部位進行尺寸測量，并且進行圓周跳動度做好記錄。

4.2 激光金屬修復中先完全去除修復位置疲勞層，表面用**清洗修復位置，使用著色探傷劑探傷修復面，如有缺陷先告知招標方，經商量后采用合適的方式去除。確認無缺陷后方進行激光熔覆增材制造。

4.3堆焊層厚度留有一定的余量，進行后續精加工。

4.4激光熔覆增材制造后外形加工前先找準加工基準，確保加工面與其它圓周面同心后方進行加工。

4.5維修采用激光熔覆增材再制造技術并通過外形加工確保修后達到要求的修復尺寸。





▲

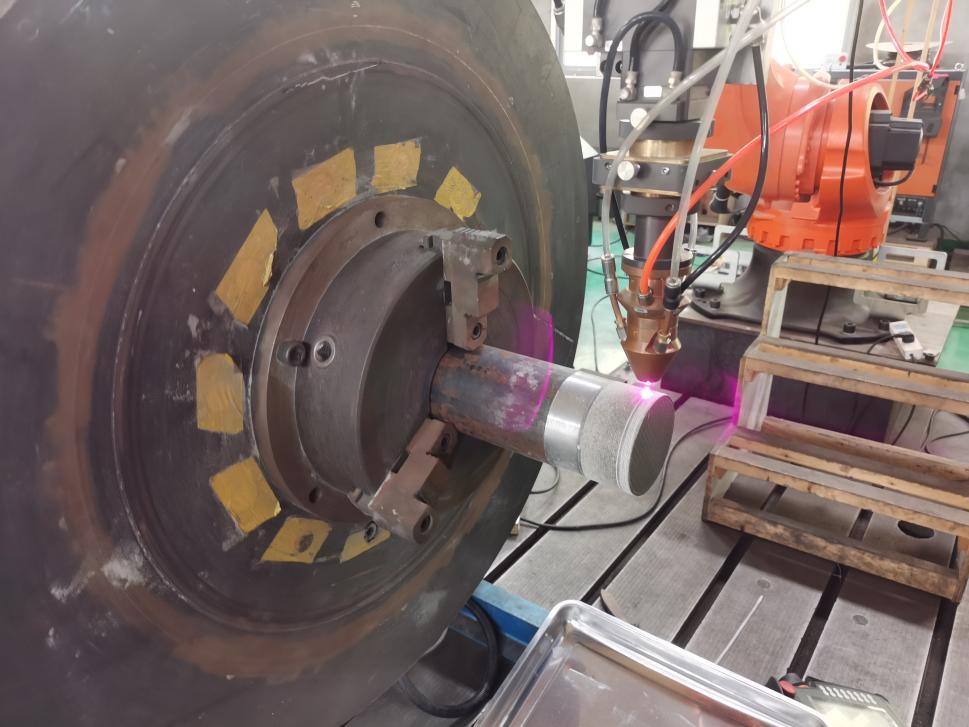

激光熔覆增材制造中



四、質量保證



修復位置	修后尺寸要求
A	Ф920-0.02mm
B	Ф750.010mm
C	Ф700.010mm

4.7 激光金屬修復后維修表面硬度達到HRC45-50

4.8 激光金屬修復后維修表面進行著色滲透金屬探傷，檢測合格，出具檢驗報告。

4.9 激光金屬修復后泵軸架在V型鐵上測量泵軸維修面跳動度≤0.02mm，其它部位跳動度≤0.05mm。

4.10 修后維修表面粗糙度≤0.8。

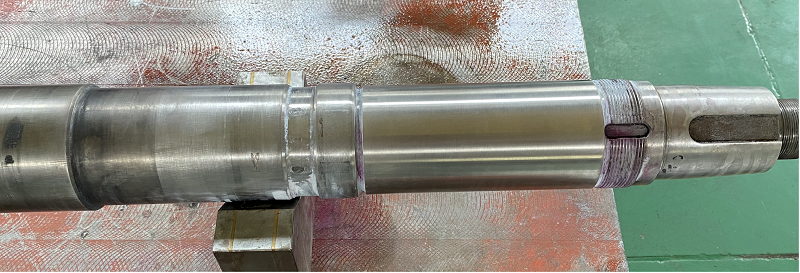

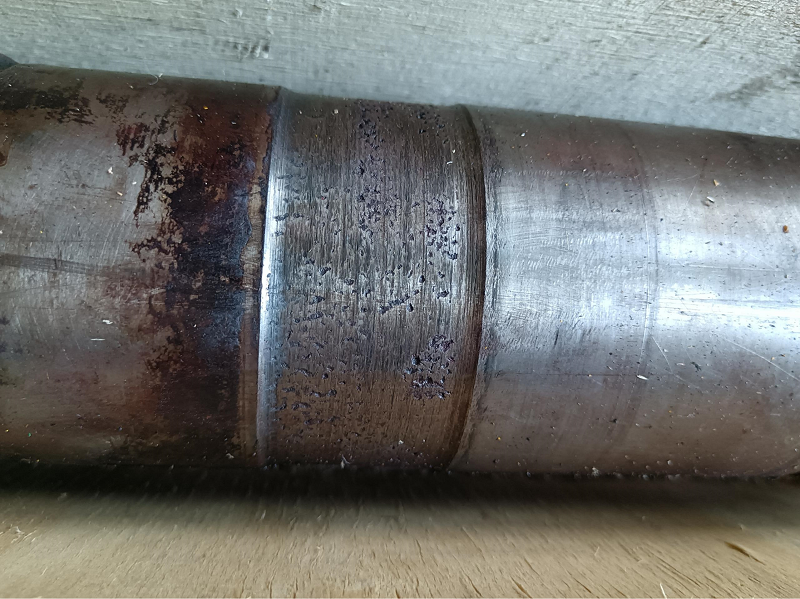

熔覆前↑                    ↓熔覆后
